在微流控技术领域，液滴经常被当作微反应器：一颗液滴就是一个独立的实验空间。日本九州大学、名古屋大学等机构的研究团队，把这种思路用到了 DNA 纳米颗粒结晶上。他们发表在 Small 上的一项研究显示，用热控微流控生成的微液滴，可以稳定地“长”出更均匀、更可控的 DNA-金纳米颗粒（DNA-AuNP）超晶格。

先理解两个词

DNA-AuNP 超晶格，可以简单理解成：给金纳米颗粒装上 DNA“搭扣”，让颗粒像搭积木一样排列成有序的三维结构。single crystallite 则是本文对“单晶”的一个谨慎表述：指液滴内观察到的单个连续超晶格对象，不严格等同于晶体学意义的单晶。

问题：批式结晶为什么不够好

DNA 纳米颗粒晶体在药物递送、等离子体光学和电子器件中很有潜力，但传统做法通常是在微型管里进行批式结晶：依靠缓慢热退火让 DNA 杂交、颗粒自组装。问题在于，容器壁或杂质会诱发非均匀成核，对流会影响生长，晶体之间还会聚集。这些因素叠加，最终表现为晶体尺寸分散、批次重现性差。

做法：把结晶搬进微液滴

研究团队搭建了一条完整流程：两种水相（DNA-AuNP 溶液和连接 DNA 溶液）先在 Y 形通道汇合，经过蛇形预热段加热到 65 °C，再在流动聚焦结被油相切成单分散的 W/O 液滴。液滴收集后，在芯片外以 0.01 °C/min 的极慢速率从 55 °C 冷却到 35 °C，让 DNA 在接近平衡的条件下杂交、成核和生长。

为什么要这么慢？DNA 杂交需要时间，冷却太快容易同时冒出很多小晶核。极慢降温让成核和生长更接近平衡状态，晶体也更容易长得有序。

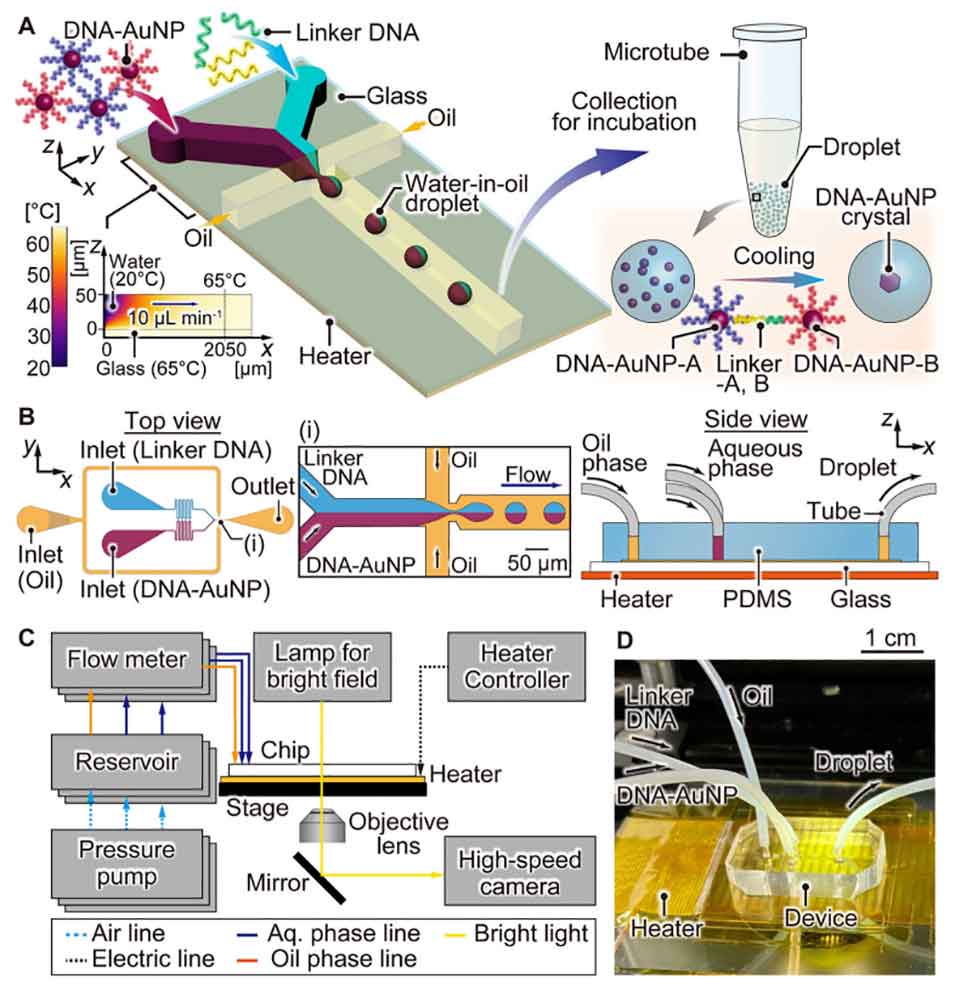

图1 | 热控液滴微流控平台与结晶流程（源自原论文 Fig.1）

结果：小液滴更像“单核反应器”

● 液滴尺寸可通过流速和通道孔径调节，整体约 9–41 μm
● 直径约 9–23 μm 的小液滴，绝大多数只含一个连续的超晶格对象（single crystallite）；超过 23 μm 后，双晶或三晶的比例逐渐上升，到 27 μm 时约一半液滴出现多个晶体
● 与批式结晶相比，液滴法把晶体尺寸变异系数从 37% 降到 4%，约 9 倍
● 晶体总体积与液滴体积近似线性相关（小于约 17 μm 的液滴区间 R²=0.89），说明包封的 DNA-AuNP 基本都进入了晶体
● SAXS 显示晶体是设计好的 bcc 结构，不同液滴尺寸得到的晶格常数接近；结构相干长度约 400 nm，随液滴尺寸变化不大

为什么有效

液滴把每个结晶事件隔离在微米尺度空间里：抑制对流，减少容器壁引发的成核，避免晶体之间的碰撞聚集。配合极慢冷却，每个小液滴更像一个独立的“单核反应器”，成核和生长更容易被控制。

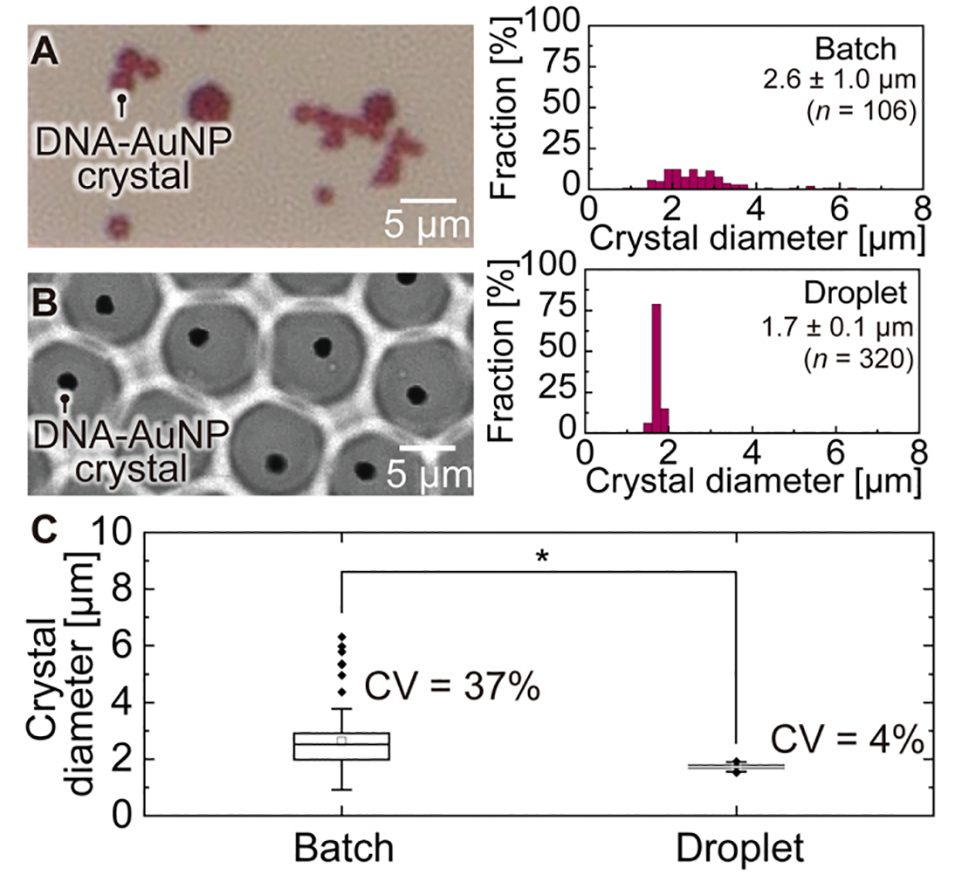

图2 | 批式与液滴法晶体尺寸均匀性对比（源自原论文 Fig.5）

文章留下的限定条件

这篇文章的结论也写得很谨慎。作者明确说明：这里的 single crystallite 指液滴内观察到的单个连续超晶格对象，不等同于严格晶体学意义的单晶；SAXS 是系综平均结果，不能分辨单个对象内部的畴结构。未来如果要放大生产，可以考虑并联流动聚焦结或喷嘴阵列，并加入在线质量监控。

一句话总结

这项工作的价值不在炫技，而在于把液滴微流控的“隔离”优势，落到纳米颗粒结晶这个具体问题上：更均匀、更可控，也更有希望走向规模化。

论文链接：https://doi.org/10.1002/smll.74787
(本文仅供参考学习及传递微流控研究成果，版权归原作者所有，如侵犯权益，请联系删除)
