一｜背景：高能与低感的百年博弈

含能材料是国防与航天推进不可替代的能量来源，但其工程化应用长期受困于一个内在矛盾——能量密度越高，往往对外界机械与热刺激越敏感。CL-20（六硝基六氮杂异伍兹烷，HNIW）作为当前综合性能突出的高能炸药，密度高、爆速快，却同时具有高感度与较差的热稳定性，限制了其在复杂环境下的安全使用。共晶技术因可在不改变分子结构的前提下构建稳定的多组分晶体结构、减少缺陷与应力集中，被视为降低感度的有效路径。

TNT（2,4,6-三硝基甲苯）以低机械感度与优良热稳定性著称，与CL-20在1:1摩尔比下具有良好晶格匹配，二者通过氢键、π–π堆积与范德华力协同稳定晶格，在不牺牲高能特性的前提下显著降低感度。Bolton等于2011年首次提出CL-20/TNT共晶后，电喷雾、球磨、超声乳化等方法相继被采用，但产物普遍存在形貌不规则、粒径分布不均、需引入粘结剂等问题——粘结剂虽能改善成形性，却会稀释能量密度并可能影响长期储存稳定性。如何在无粘结剂前提下同时获得单分散球形、热稳定与低感度，构成了本文要解决的核心痛点。

二｜方法：3D同轴微流控芯片与对照设置

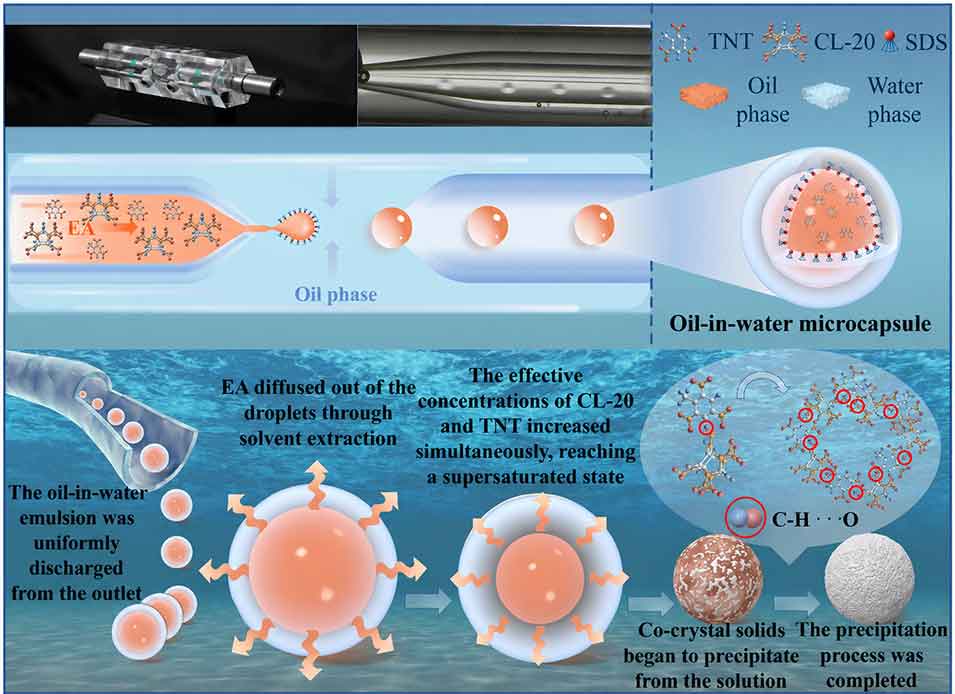

研究采用的核心装置是石英玻璃基3D同轴毛细管微流控芯片（MONO，北京永康乐业）：分散相喷嘴口径100 μm，收集嘴口径200 μm，组件间以1 mm内径PTFE管路连接。两台注射泵分别控制水相与油相，流速可在0.184 nL/min至83.318 mL/min范围内精细调节。工作时，分散相被同轴外部相流体“夹挤”形成缩颈，流体聚焦效应使内相周期性断裂为单分散微滴，微滴进入收集烧杯水相中完成结晶与固化。

作者系统考察了三个关键参数——溶质浓度、流速比与表面活性剂种类——对形貌与结构的影响，最终确定最优条件：将0.9 g CL-20与TNT（1:1摩尔比）溶于10 mL乙酸乙酯作为分散相；4 g SDS溶于200 mL水溶液作为连续相；1% SDS水溶液（1000 mL去离子水）作为收集相；分散相与连续相流速分别为0.03 mL/min与0.6 mL/min，流速比1:20。SDS作为阴离子表面活性剂，通过降低界面张力与引入静电排斥有效抑制团聚/絮凝，性能优于非离子表面活性剂。

为验证微流控路线的优越性，作者同时制备了两个对照样品：旋转振荡法得到的Osc，以及同比例CL-20/TNT的物理混合物Mix。微流控样品记为Mic。三者构成性能对比的“三脚架”。

三｜形貌与流动性：单分散球形颗粒的诞生

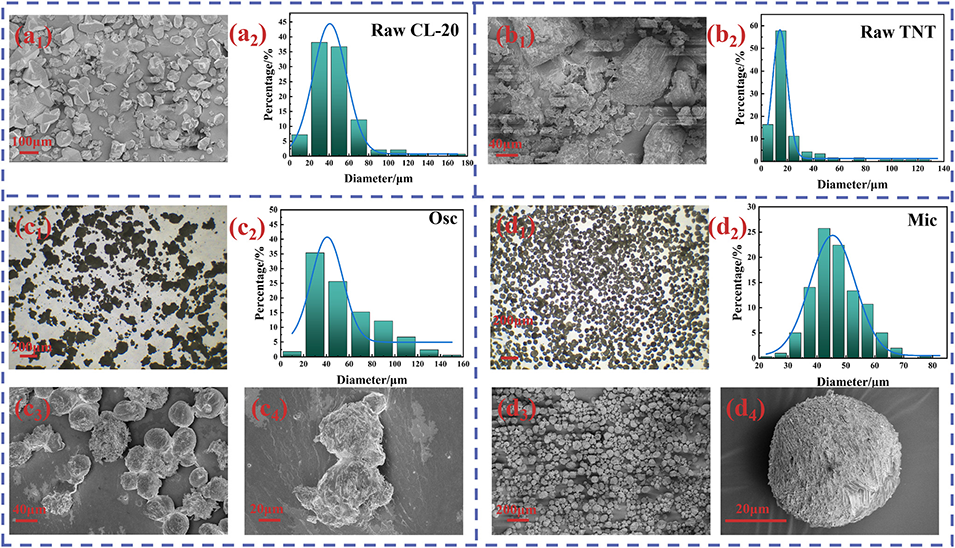

Fig. 2展示了原料与共晶产物的显微形貌与粒径分布。原料CL-20（a1, a2）呈规则多面体，主粒径20–60 μm，D50为41.39 μm、D90为76.37 μm；原料TNT（b1, b2）为不规则块状与片状，表面粗糙且部分团聚，主粒径10–25 μm，D50为15.03 μm。

对比之下，Osc（c1–c4）虽出现少量分散球形颗粒，但多数粒子边界模糊、明显粘结团聚，粒径跨度20–120 μm，D50为48.11 μm、D90高达99.18 μm——表明旋转振荡虽能引发部分共晶转化，但成球性差、尺寸不均。

Mic（d1–d4）则呈现高度单分散的独立球形颗粒，光学显微镜下互不粘连；粒径集中在40–60 μm，D50为45.58 μm、D90仅57.95 μm，分布窄而对称。SEM放大显示：单球球度良好，表面致密粗糙，呈现明显的片层晶体堆叠结构；片层之间可见十字棒状晶体与均匀的亚微米孔，形成“均匀、互穿、连续”的共晶微观组织。

作者将这一形貌归因于微滴提供的单分散、限域、快速且均匀的结晶环境：CL-20/TNT倾向于先在液滴表面形成晶壳，再以片层方式径向向内生长，最终得到致密有序的球形共晶粒子。这种“壳层先行、径向生长”的机制与传统体相结晶截然不同——后者往往生成各向异性的多面体或针状晶体，而微滴的球形限域则强制产物以球对称方式堆积。球形形貌与窄粒径分布协同减小了颗粒间接触面积与摩擦，提高了堆积密度并降低流动阻力；同时，均匀的球形共晶结构能有效消除应力集中与空位缺陷，促进热量均匀传导与分散，使体系在受热时呈现更温和的反应特性。共晶界面处能量的均匀分布与相间紧密键合，则减少了局部“热点”的生成，从而降低机械/摩擦刺激下的能量聚集概率——这正是后续感度数据大幅改善的微观结构基础。

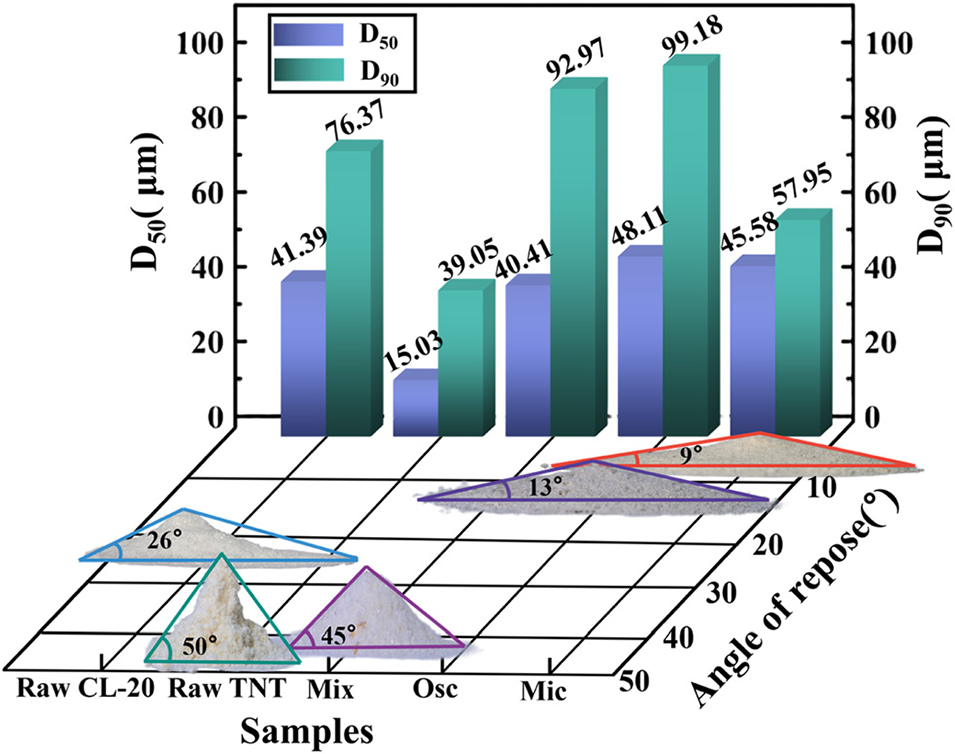

Fig. 3汇总了D50、D90与休止角。休止角是评价粉体流动性的宏观指标，越低代表流动性越好。原料CL-20、原料TNT、Mix、Osc、Mic的休止角分别为26°、50°、45°、13°、9°。Mic的9°意味着颗粒间几乎无粘连，对均匀装药与稳定加工极为有利。

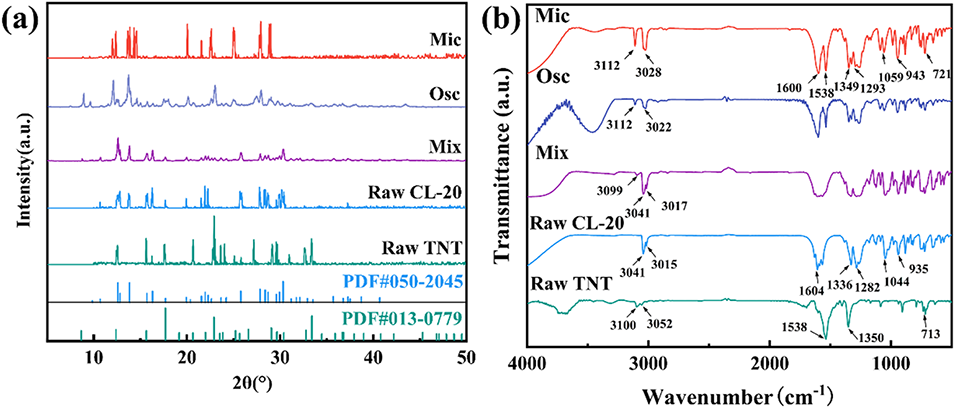

XRD谱图中，原料CL-20衍射峰与PDF卡#050-2045一致（稳定ε型），原料TNT与#013-0779吻合。Mix的衍射峰仅是CL-20与TNT两相的简单叠加，无任何变化，证实其为物理混合而非新相。

Mic的XRD谱图发生显著结构变化：CL-20特征峰（10.7°、12.6°、16.3°、25.7°、30.4°）与TNT特征峰（12.6°、15.6°、17.7°、26.6°、33.5°）消失，取而代之的是8.8°、12.0°、14.3°、28.0°等新峰，与已报道的CL-20/TNT共晶XRD谱图基本一致——证明共晶相已稳定形成。

Osc同样出现了8.8°、12.0°、28.0°等新峰，但缺少14.3°特征峰，提示其共晶转化程度较低，存在组分不均匀——这与其SEM下粗糙多孔、团聚明显的形貌相互印证。

FT-IR进一步揭示分子间相互作用。Mix的红外吸收峰位置与强度均与原料重合，无位移或新峰；而Mic与Osc出现明显峰位移与合并：例如Mic的C–H伸缩振动由CL-20的3041 cm⁻¹蓝移至3112 cm⁻¹，并红移至3028 cm⁻¹。作者认为，桥桥头/亚甲基C–H与TNT的NO₂–O之间形成弱氢键，使C–H力常数降低、频率下移；而TNT芳环C–H与CL-20含氧基团形成的“蓝移氢键”则使频率上移。这些位移是静电作用、π–π堆积与分子间氢键共同增强的直接证据，与XRD结论互为佐证。

五｜热行为：分解峰延迟与稳定性提升

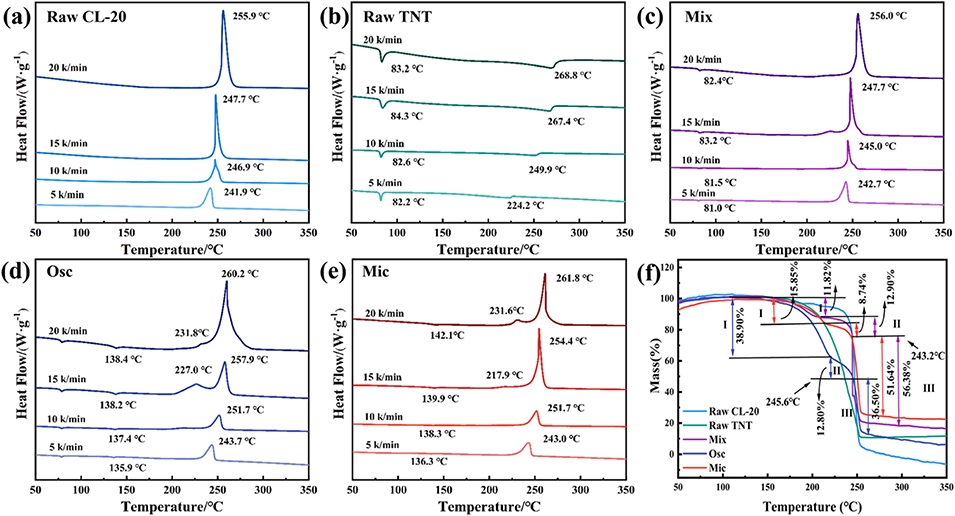

DSC曲线显示，原料CL-20在241.9–255.9 °C出现放热分解峰；Mix的分解峰位置与CL-20基本重合，同时叠加了TNT约82 °C的熔融峰，证明只是简单组合。Osc与Mic则呈现两段特征峰：约138 °C的吸热峰对应ε→γ晶型转变，其后为主放热分解峰；与纯CL-20相比，Mic的分解峰温度延后约5 °C，热稳定性获得明显提升。

TG曲线给出更丰富的失重细节。Mix、Osc、Mic均为三段失重过程，与原料单段均一失重形成对比，符合共晶非均一分解路径的特征。Mix的TG本质是TNT与CL-20各自分解过程的叠加；Osc在第一段失重明显偏大、第三段较小，提示其共晶结构不完整、含较多缺陷孔与未反应原料，低温下易发生易挥发/弱结合组分的过早逸出。

相比之下，Mic的初始失重显著减小，第二段继续分解，第三段集中释放51.64%质量——表明大部分材料保持完整至主分解温区，能量释放更集中、更彻底。作者将此归因于其高度单分散、致密球形结构，能有效抑制晶体缺陷、孔隙与比表面积，从而抑制早期蒸发与分解。

六｜动力学参数：补偿效应下的“更可控”

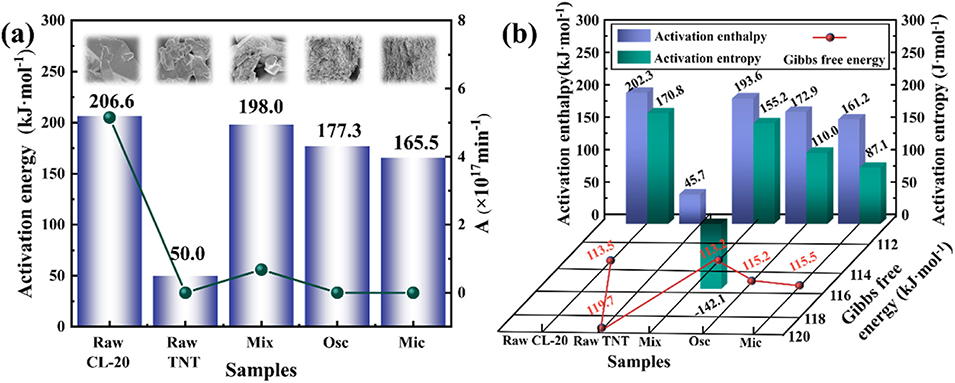

基于Kissinger方程，作者由不同升温速率下的分解峰温计算表观活化能Eₐ与前指因子A。CL-20、Mix、Osc、Mic的Eₐ分别为206.6、198.0、177.3、165.5 kJ/mol——Mic的Eₐ反而最低。这是否意味着热稳定性变差？答案是否定的。

关键在于前指因子A的大幅下降：CL-20为5.15×10¹⁷ min⁻¹，而Mic仅为2.23×10¹³ min⁻¹，降低了约4个数量级。A反映分子自由度与有效碰撞概率，A的急剧减小意味着反应“门虽低，但能撞进门的有效碰撞大幅减少”——按动力学补偿效应，宏观放热峰被推迟，Tₚ右移。这一推断与DSC观察到的Mic峰位后移现象完全吻合，说明Mic共晶不会提前点火，而是以更可控的方式启动分解。

从热力学参数看，Mix、Osc、Mic的ΔG均为正值，排除了常温下自发降解的可能；Mic的ΔH较低，但ΔS同步降低，焓–熵补偿使ΔG整体升高，进一步证明其常温储存稳定性更优。SEM对比也支持这一解释：Mix呈现明显相分离，Osc表面粗糙多孔，而Mic为均匀分布、孔径细小的片层互穿共晶相。

七｜感度：安全性的实质跃升

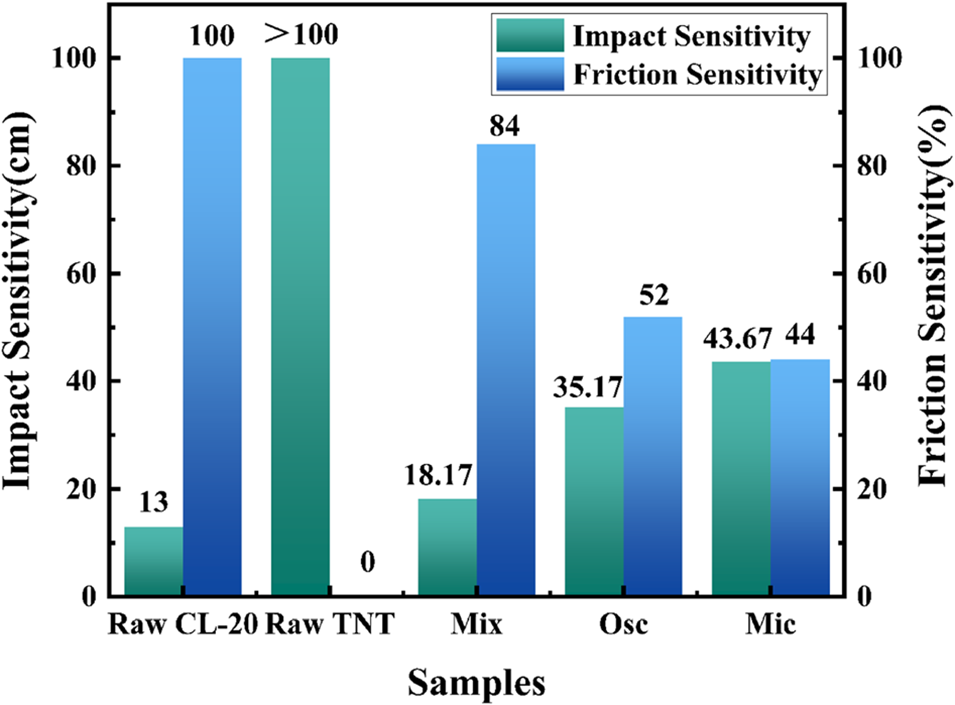

Fig. 7给出最关键的工程指标。冲击感度H₅₀（50%爆炸概率对应的落高）：原料CL-20约13 cm，原料TNT超过100 cm（不爆），Mix、Osc、Mic分别升至18.17、35.17、43.67 cm——Mic较原料CL-20提升约3.36倍。

摩擦感度爆炸概率P：原料CL-20为100%，TNT为0%，Mix、Osc、Mic分别降至84%、52%、44%——Mic较原料CL-20降低56%。

感度的降低与前述表征环环相扣：分子间氢键、π–π堆积与静电相互作用的增强减少了局部应力集中；规则、单分散、连续互穿的球形结构显著削弱了不规则晶体带来的摩擦发热；微流控工艺形成强分子连接与均一球形，使材料对机械刺激的反应被“放大性地”降低。从工程视角看，H₅₀从13 cm跃升至43.67 cm意味着在同等装药条件下，意外跌落或机械撞击引发爆炸的临界能量提升了约一个数量级；摩擦爆炸概率从100%降至44%则表明在运输、装填、机加等典型工况下的安全裕度显著扩大。这两个指标的同向改善，是共晶微球迈向实际工程应用的关键门槛。

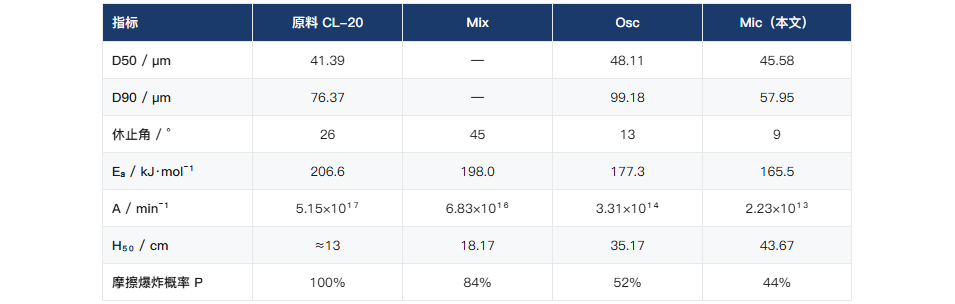

核心数据一览

数据来源：原文 Table S7、Fig. 3、Fig. 6、Fig. 7。Mix 的 D50/D90 在原文正文中未给出具体数值，故以“—”标注。

八｜结论与工程意义

本研究通过3D同轴微流控平台，实现了无粘结剂CL-20/TNT共晶微球的可控制备。Mic样品呈现高度单分散的规则球形（粒径40–60 μm），具有致密片层壳层与均匀互穿的内部微观结构；休止角仅9°，流动性优异，利于均匀装药。XRD与FT-IR共同证实了稳定共晶相的形成；DSC/TG显示热分解峰明显延迟，动力学分析表明前指因子与活化熵大幅降低，通过焓–熵补偿使活化自由能升高，热响应更可控。机械安全方面，冲击感度较原料CL-20提升约3.36倍、摩擦爆炸概率降低56%。

与旋转振荡和物理混合相比，微流控策略在结构可控性（更窄的粒径分布、更好的形貌重现性）和安全增益一致性上具有更显著的整体优势。更重要的是，无需粘结剂这一关键突破意味着材料本征能量特性得以完整保留，同时获得了工艺性、装药适应性与安全性的同步提升——为形态可控、更安全的含能共晶材料提供了一条可放大、可重复的工程化路径。

展望未来，该工作仍有若干值得继续推进的方向：一是放大与连续化——3D同轴微流控虽具备良好的并行化潜力，但单芯片通量仍有限，需要通过多通道阵列或旋转切相设计进一步提升产能；二是组分拓展——同平台是否可推广至CL-20/HMX、CL-20/RDX等其他高能体系，仍有待验证；三是长期储存与复杂环境适应性——尽管ΔG为正支持常温稳定，但在湿热、循环热载等苛刻条件下的性能演化仍需系统考察。这些延伸既是本文方法的自然延展，也是含能共晶材料走向工程应用必须回答的下一组问题。

论文链接：https://doi.org/10.1039/d6ce00008h

(本文仅供参考学习及传递微流控研究成果，版权归原作者所有，如侵犯权益，请联系删除)
